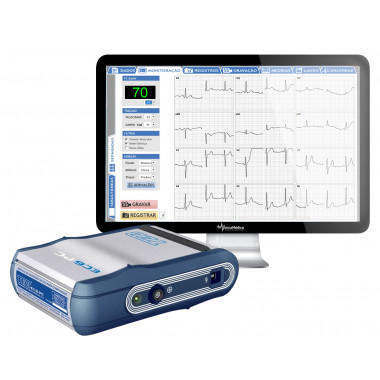

Eletrocardiógrafo de 12 derivações simultâneos para computador ECG PC - TEB
Eletrocardiógrafo digital TEB ECG-PC destinado ao uso com computadores portáteis ou de mesa e está pronto para telemedicina.
O eletrocardiógrafo digital ECG-PC possui unidade processadora DSP, executa a aquisição simultânea de 12 derivações e imprime o traçado de ECG em vários formatos via impressora do PC. Tem a sua qualidade do traçado garantida pela extraordinária taxa de amostragem de 1200 amostras por segundo por canal.
Este eletrocardiógrafo digital é indicado para Hospitais, Consultórios médicos, Clínicas médicas, Empresa de laudo em Telemedicina; Saúde da família.
Para Clinicas do Estudo do Sono ou Profissionais de Remoções, o eletrocardiógrafo ECG-PC possui um recurso que é a visualização do ECG em tempo real (monitorização) e a gravação (holter) do ECG do paciente para análise futura em 12 derivações e a qualquer momento do trecho gravado.
Para Saúde da Família (PSF) é possível ir até a residência do paciente para efetuar o ECG e gravá-lo no HD do computador portátil com a identificação do paciente e a data do exame. E só então efetuar o laudo e a impressão ao chegar, na base ou posto médico.
É possível ainda enviar os laudos pela internet para serem analisados em qualquer lugar do mundo.
- Se na sua unidade de saúde houver mais de um cardiologista, não será necessário manter um Eletrocardiógrafo em cada consultório, basta instalar o ECG-PC em uma sala de exames e com a conexão em rede, todos os médicos poderão acessar o ECG do paciente, para laudar ou imprimir o ECG. É possível até mesmo o acesso remoto dependendo do grau de informatização da sua unidade de saúde.
Permite a análise dos eletros das consultas anteriores de seus pacientes durante a execução de uma nova consulta e ainda gera a impressão do Cartão de ECG, que é uma impressão do tamanho do RG que o paciente poderá colocar na carteira para ajudá-lo em atendimentos de pronto-socorro.
O eletrocardiógrafo ECG-PC não necessita de energia elétrica, bateria ou pilhas para funcionar, basta conectá-lo à porta USB do seu computador e pronto. O limite agora é a sua imaginação!
Pronto para telemedicina:
- Eletrocardiógrafo Digital com Tecnologia DSP Processador Digital de Sinais;
- Possui banco de dados dos pacientes e exames realizados;
- A conexão do módulo ao computador é tipo USB;
- A alimentação do módulo é feita pela porta USB que elimina o uso de pilhas, baterias ou rede elétrica;
- A impressão do ECG é feita em impressoras convencionais durante ou após o exame;
- Portátil, ágil e de fácil manuseio;
Acompanha exclusivo Programa TEB que possibilita:
- Monitorização do ECG em tempo real;
- Leitura do ECG em tempo real;
- Medidas rápidas e eficientes através de cursores eletrônicos;
- Impressão de 12 derivações, simultâneas, em vários formatos, incluindo cartão do ecg;
- Programa de rápida instalação e fácil utilização, podendo inclusive ser instalado sem custo adicional nos PC`s de outros profissionais, para troca de informações e laudos;

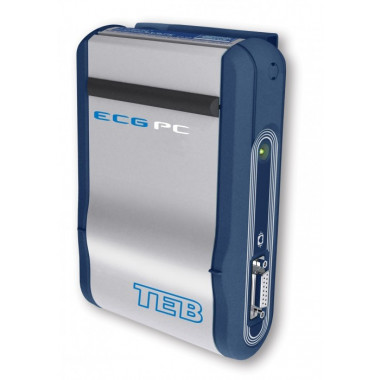

- Base de fixação do equipamento na parede, pois ele pode trabalhar sobre uma mesa ou fixado à parede.
Formato de Impressão das Derivações Cardíacas:
O software do eletrocardiógrafo ECGPC da TEB permite que os exames realizados e também os armazenados (banco de dados) sejam exibidos na tela do computador, ou impressos numa folha A4 (colorido ou preto e branco).
O programa disponibiliza as derivações cardíacas nos seguintes formatos de Impressão dos Traçados: Derivações Separadas, Derivações Simultâneas, Uma Derivação e Registro Contínuo.
Derivações Cardíacas Separadas
O comprimento do segmento capturado pelo eletrocardiógrafo digital é sempre mais extenso do que o exibido na tela do monitor. Sendo assim, há a opção de selecionar algum trecho desejado para realizar a impressão posteriormente.
Após a seleção do trecho do ECG desejado, os sinais que estão na tela são impressos num formato que contém as derivações cardíacas observadas e um canal de ritmo (D2) com intervalo total do registro armazenado. Os sinais podem ser impressos nas velocidades de 25 ou 50 mm/s.
Derivações Cardíacas Simultâneas
Os sinais são impressos num formato semelhante ao que aparece na tela, ou seja, ligeiramente superpostos, alinhados na vertical.
O ECG PC é constituído de:

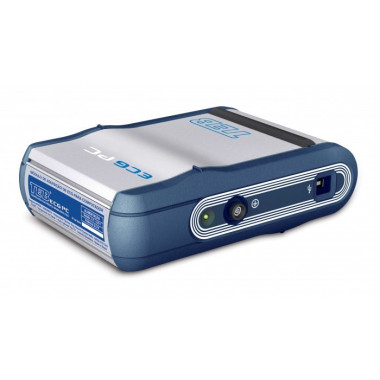

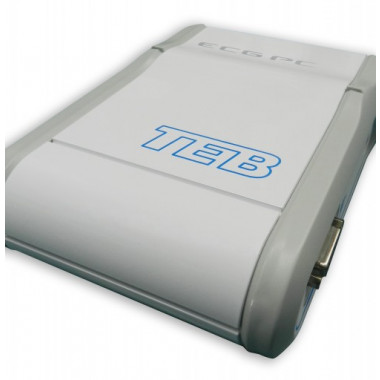

1 - Módulo de aquisição de ECG
2 - Cabo de conexão USB com o computador

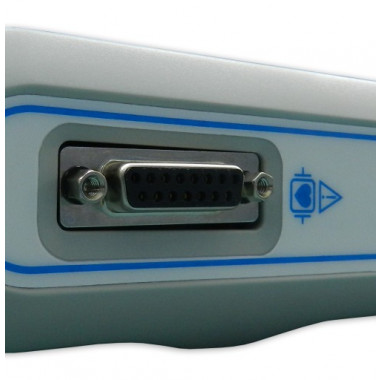

3 - Cabo de paciente
4 - Disco para instalação do programa ECGPC
5 - 06 (seis) eletrodos tipo ventosa
6 - 04 ( quatro) eletrodos de membros tipo clip
7 - Fio terra auxiliar
8 - Alimentação: Através da porta USB do PC
9 - Manual de instalação e manual do programa
Funciona com notebook, netbook, desktop ligados em rede ou não.

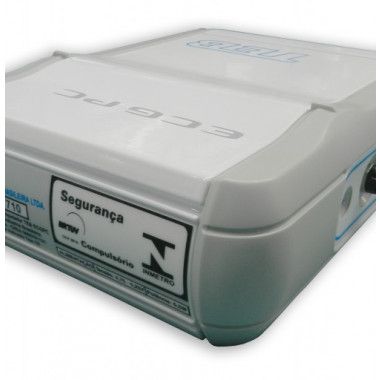

Normas técnicas:
Registro na ANVISA No 10265690026
ABNT NBR lEC 60601-1 (Norma geral de Segurança)
ABNT NBR lEC 60601-1-2 (Compatibilidade Eltromagnética)
ABNT NBR lEC 60601-2-25 (Segurança de Eletrocardiógrafos)
ABNT NBR lEC 60601-1-1 (Segurança de Sistemas Eletromédicos)
ABNT NBR lEC 60601-1-4 (Sistemas Eletromédicos Programáveis)
ABNT NBR 60601-2-51 (Norma de Segurança, Incluindo Desempenho Essencial, de Eletrocardiógrafos Gravador e Analisador Monocanal e Multicanal)
Fotos meramente ilustrativa
