Timpanômetro
|
|
| Tom de Prova da Sonda: |
Tons de 226 e 1000Hz |
| Níveis de Pressão: |
Padrão
Fixo de -400 até + 200 daPa
|
| Limitado: |
Pressão Negativa : -600 até -50 (em passos de 50 daPa)
Pressão Positiva : +50 até +400 daPa (em passos de 50 daPa)
|
| Velocidade da Bomba: |
50, 100, 200, 400 daPa/s
AFAP Maior que 500daPa/s em cavidade de 2cc
|
|
Direção de onda:
|
Negativa ou positiva
|
|
Triagem de Reflexo:
|
|
|
-Tons de Prova da Sonda:
|
tons de 226 e 1000Hz
|
|
-Pressão de compensação:
|
TPP da última tymp no mesmo tom de prova
|
|
-Estímulo:
|
500, 1000, 2000, 4000 Hz, BBN, LBN e HBN Estímulos selecionáveis em uma ordem
Ipsi, Contra, IPSI e Contra, Contra e IPSI
|
| |
|
|
Padrão de Medidas Admitido
|
|
| Intensidade de tons de prova: |
226 Hz @ 85dB SPL +/- 1.5 dB
1000Hz @ 75dB SPL +/- 1.5 dB |
| Distorção harmônica total: |
menor que 3% em cavidade de 2cc+/- 0.5% |
| Faixa: |
0.1 ml até 8.0 ml +/- 5% ou 0.1 ml |
| |
|
|
Sistema de Pressão
|
|
| Faixa de Pressão: |
-600 até 400 daPa |
| Velocidade da Bomba: |
50, 100, 200, 400 daPa/s |
| Precisão de Pressão: |
+/- 10% ou +/- 10 daPa |
| Limite de segurança: |
|
| -Via software: |
-650 +/- 70 daPa até 450 +/- 70 daPa |
| -Via hardware: |
-730 +/- 70 daPa até 530 +/- 70 daPa |
| |
|
|
Estímulo Ipsilateral
|
|
| Tom Puro: |
500Hz, 1000Hz, 2000Hz, 3000Hz, 4000Hz (+/-0.5%) |
| Ruído: |
Ruído de faixa estreita de 400 até 1600 HZ Ruído de faixa larga de 1600 até 4000 Hz |
| Faixa de Intensidade |
|
| 500 Hz: |
50 até 105 dB HL +/- 3 dB |
| 1000Hz: |
50 até 120 dB HL +/- 3 dB |
| 2000Hz: |
50 até 115 dB HL +/- 3 dB |
| 3000Hz: |
50 até 110 dB HL +/- 3 dB |
| 4000Hz: |
50 até 110 dB HL +/- 3 dB |
| Distorção |
|
| Harmônica total: |
menor que 3% em 2 cc |
| Estimulo simples: |
pulsátil |
| |
|
|
Estimulo Contralateral
|
|
| Tom Puro: |
500Hz, 1000Hz, 2000 Hz, 3000Hz, 4000Hz (+/- 0.5%) |
| Ruído: |
Ruído de faixa estreita de 400 até 1600 Hz
Ruído de faixa larga de 1600 até 4000 Hz |
| Faixa de Intensidade: |
500 Hz: 50 até 120 dB HL +/- 3 dB
1000Hz: 50 até 120 dB HL +/- 3 dB
2000Hz: 50 até 120 dB HL +/- 3 dB
3000Hz: 50 até 120 dB HL +/- 3 dB
4000Hz: 50 até 120 dB HL +/- 3 dB |
| Distorção |
|
| harmônica total: |
menor que 3% em 2 cc |
| Estímulo simples: |
pulsátil |
| |
|
|
Testes Realizados
|
|
| |
- Timpanometria
- Triagem automática do reflexo acústico (ipsi / contra)
- Pesquisa dos limiares do reflexo acústico (ipsi / contra)
- Decay do reflexo
- Teste de função tubática com membrana timpânica íntegra
- Teste de função tubática com membrana timpânica perfurada |
| |
|
|
Display
|
|
| Tipo de visor: |
cristal líquido de alto contraste, 128x128 pixels |
| Relógio e calendário: |
mostra o horário e data da realização do exame |
| Capacidade de memoria: |
Até 20 estudos de paciente em modo de diagnóstico.
Até 100 estudos de paciente em modo de triagem. |
| |
|
|
Dimensões e Peso
|
|
| (LxPxA): |
49 x 78 x 200 mm |
| Peso aproximado: |
0.6 Kg |
| Alimentação: |
Interna, 100 - 240 VAC, 50/ 60Hz. |

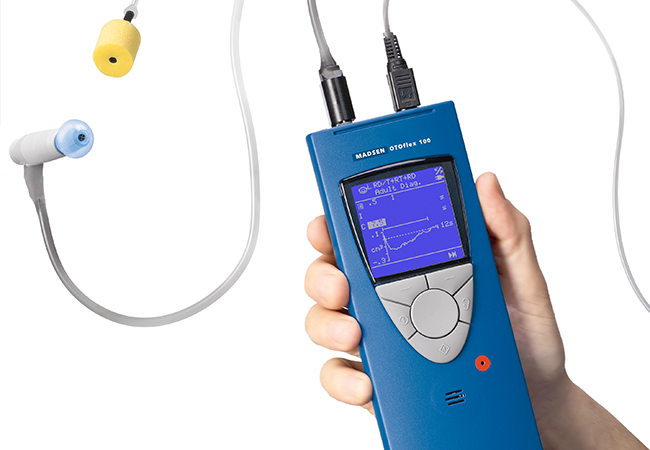

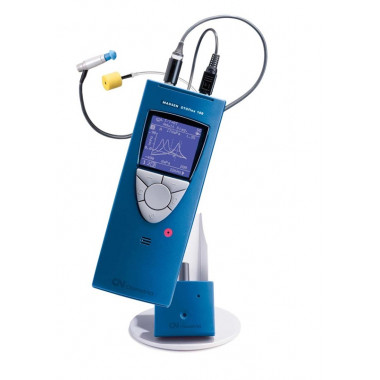

O Otoflex é um impedanciometro portátil com interface de comunicação do usuário sem complicação e bidirecional.
