Monitor Cardioversor/Desfibrilador Bifásico CardioMax

O Monitor Cardioversor Desfibrilador Bifásico Cardiomax, tem a função Prevenção de Morte Súbita (PMS), que permite o monitoramento contínuo do paciente e identifica o início de um episódio de Fibrilação Ventricular ou Taquicardia Ventricular Rápida, apresentando, um alarme visual e sonoro, alertando a equipe e permitindo que o paciente seja tratado com choque em tempo muito menor, aumentando significativamente as chances de reversão da parada cardiorrespiratória. A função de Auto Sequência de Carga - quando habilitada, permite a configuração prévia de energias pelo usuário para o primeiro, segundo e terceiro choques, sem necessidade de alteração manual do seletor. O equipamento também conta com a nova tecnologia CTR - Checagem em Tempo Real que realiza auto-diagnóstico e informa, antecipadamente, se existe qualquer ação de manutenção a ser realizada, garantindo que estará sempre disponível para uso imediato.

PRÁTICO Baixo peso. Pronto para usar em menos de 6 segundos. Energia bifásica entregue de até 360 Joules. Módulo DEA - Desfibrilador Externo Automático (opcional). RCP Maestro - auxilia na realização da ressuscitação cardiopulmonar, medindo a frequência e a profundidade das compressões torácicas aplicadas (opcional). Bateria interna, fácil de substituir, permite mais de 100 choques.

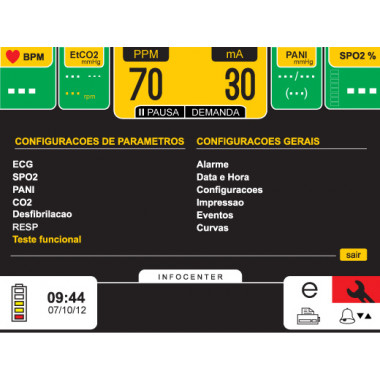

FÁCIL DE USAR Todas as operações concentradas em apenas dois botões. Comandos claros e intuitivos baseados no padrão 1, 2, 3. Acesso rápido às principais funções. Interface em Português simples de usar - se ajusta automaticamente ao número de parâmetros, apresentando as informações de forma mais clara e organizada. Amplo display colorido de 8,4”.

INTELIGENTE Função de Auto Sequência de Carga - carrega energias pré- configuradas para o primeiro, segundo e terceiro choques, sem necessidade de alteração manual do seletor. Alarmes inteligentes de monitoração. Tecnologia de Prevenção de Morte Súbita (PMS) - monitoramento contínuo do paciente para identificação de episódios de Fibrilação Ventricular ou Taquicardia Ventricular Rápida.

CONFIÁVEL Projeto robusto, utilizado em centenas de organizações médicas e desenvolvido para a realidade do atendimento de emergência no Brasil. Ampla rede de vendas, suprimentos e assistência técnica com suporte de fábrica em todo o Brasil. Garantia da marca Instramed, um fabricante brasileiro com mais de 30 anos de mercado que mantém suprimento de peças e componentes mesmo para equipamentos descontinuados.



Tecnologias Avançadas

	Checagem em Tempo Real A confiabilidade é o aspecto mais importante em um equipamento projetado para salvar vidas. Com a nova tecnologia CTR - Checagem em Tempo Real, o CardioMax realiza auto-diagnóstico e informa, antecipadamente, se existe qualquer ação de manutenção a ser realizada, garantindo que estará sempre disponível para uso imediato.
	Prevenção de Morte Súbita A tecnologia de Prevenção de Morte Súbita (PMS) permite que o CardioMax monitore o paciente continuamente e identifique o início de um episódio de Fibrilação Ventricular ou Taquicardia Ventricular Rápida. Nesta situação, o equipamento aciona um alarme visual e sonoro, alertando a equipe e permitindo que o paciente seja tratado com choque em um tempo muito menor, aumentando significativamente as chances de reversão da parada cardiorrespiratória.
	Auto Sequência de Carga Nova função de Auto Sequência de Carga - quando habilitada, aplica energias pré-configuradas pelo usuário para o primeiro, segundo e terceiro choques, sem necessidade de alteração manual do seletor.



ESPECIFICAÇÕES GERAIS

Dimensões com pás:

• 30,0 cm (largura).
• 21,5 cm (profundidade).
• 28,0 cm (altura).

Peso:

• Aparelho - 5,15 Kg.
• Bateria Li-Ion - 0,60 Kg.
• Pás externas - 0,85 Kg.
• Equipamento completo (bateria Li-Ion) - 6,60 Kg (exceto PANI).

Elétrico:

• AC: 100 a 240 VAC, 50/60 Hz (seleção automática).
• DC externo: 11 a 16 VDC.

Bateria recarregável removível:

• Tipo: Li-Ion, 14,8 VDC 4,4 A/h.
• Duração: Bateria com carga plena - 3 horas em modo monitor, sem impressora ou um mínimo de 140 choques em 360 joules ou um mínimo de 200 choques em 200 joules.
• Tempo de carga completa da bateria (completamente descarregada): 4:30 horas.

Memória:

• Tipo: Flash Nand.
• Capacidade: 2 Mbytes.
• Pacientes armazenados: > 150 pacientes.
• Armazenagem: 15 segundos de ECG quando em choque, alarme fisiológico e eventos do painel.
• ECG: gravação de 2 horas contínuas da curva de ECG, quando em modo DEA.

CTR - Checagem em Tempo Real (disponível quando equipado com bateria opcional tipo Li-Ion):

• Auto-diagnóstico de desfibrilação, nível de bateria, pás conectadas e verificação da ligação do aparelho à rede elétrica. Checagem realizada em 3 horários pré-configurados. Transmissão destas informações, sem fio, para PC com software do Sistema CTR instalado e ao alcance da rede.



ESPECIFICAÇÕES AMBIENTAIS

Temperatura:

• Operacional: 0 a 50 ºC.
• Armazenamento: -20 a 50 ºC.

Umidade:

• Operacional: 10 a 95% RH, sem condensação.
• Armazenamento: 10 a 95% RH, sem condensação.

Índice de Proteção: IPX1.



DESFIBRILADOR

Forma de onda:

• Exponencial truncada bifásica. Parâmetros de forma de onda ajustados em função da impedância do paciente.

Aplicação de choque:

• Por meio de pás (adesivas) multifuncionais ou pás de desfibrilação.

Desfibrilação adulto/externa:

• Escalas: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 20, 30, 50, 80, 100, 150, 200, 250, 300 e 360 Joules (opção de energia entregue limitada em 200 Joules). Energia máxima limitada a 50J com pás internas ou infantis.
• Comandos: Botão de ligar/desligar, carregar, choque, sincronismo.
• Seleção de energia: Botão de terapia no painel frontal.
• Comando de carga: Botão no painel frontal, botão nas pás externas.
• Comando de choque: Botão no painel frontal, botões nas pás externas.
• Comando sincronizado: Botão SINC no painel frontal.

Auto sequência de carga:

• Quando habilitada carrega energias pré-configuradas pelo usuário para o primeiro, segundo e terceiro choques, sem necessidade de alteração manual do seletor .

Indicadores de carga:

• Sinal sonoro de equipamento carregando.
• Sinal sonoro de carga completa.
• LED nas pás externas e nível de carga indicada no display.

Tempo máximo de carga:

• (200J): rede e bateria < 4 s.
• (360J): rede e bateria < 6 s.

Tamanho dos eletrodos:

• Adulto: 10,3 cm x 8,5 cm. Área de contato: 81,9 cm² .
• Infantil: 4,5 cm x 4,0 cm. Área de contato: 18 cm².

Cardioversão:

• < 60 ms.

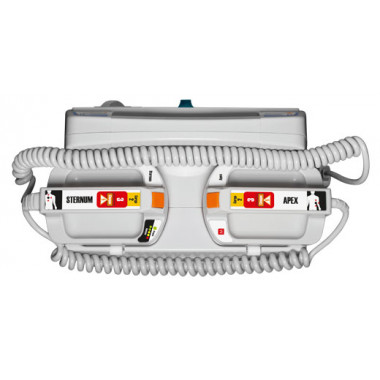

Pás (opções):

• Adulto e infantil externas (inclusas).
• Adulto e infantil internas: (opcionais).
• Multifuncionais para marcapasso, monitoração e desfibrilação (opcionais).
• Extensão multifunção (opcional).



MÓDULO DEA

Características funcionais:

• Comandos de voz, indicações visuais, instruções de RCP, USB 2.0 para conexão com PC, multi-idiomas.

USB:

• USB 2.0 para transferência do eletrocardiograma armazenado em modo DEA para um PC compatível.

SoftDEA:

• Software para visualização dos dados transferidos para o PC.

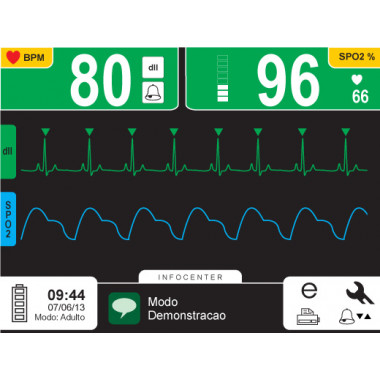

DISPLAY

Indicação de nível de bateria:

• Sim.

Tamanho:

• 128,2 mm x 170,9 mm.

Diagonal:

• 8,4”.

Tipo:

• LCD TFT colorido.

Resolução:

• 640 x 480 pixels (VGA).

Velocidade de varredura:

• 12,5; 25 e 50 mm/s.



ECG

Entradas:

• Cabo de ECG 3 ou 5 vias.
• Pás externas.
• Pás multifuncionais.

Faixa:

• 15 a 350 BPM.

Precisão:

• ± 1 BPM de 15 a 350 BPM.

Rejeição em modo comum:

• Maior que 90 dB, medida segunda a norma AAMI para monitores cardíacos (EC 13).

Sensibilidade:

• 5, 10, 15, 20, 30 e 40 mm/mV.

Filtro de linha de CA:

• 60 Hz ou 50 Hz.

Frequência de resposta ECG:

• Modo Diagnóstico - (0,05-100 Hz).
• Modo Monitor - (1-40 Hz).

Isolamento do paciente:

• À prova de desfibrilação.
• ECG: Tipo CF.
• SpO2 : Tipo CF.

Eletrodo solto:

• Identificado e mostrado com alarme de baixo nível.

Tempo de restabelecimento da linha base do ECG após desfibrilação:

• ≤ 3 segundos.



NORMAS:

• NBR IEC 60601-1
• NBR IEC 60601-1-2
• NBR IEC 60601-1-4
• NBR IEC 60601-1-6
• NBR IEC 60601-1-8
• NBR IEC 60601-1-9
• NBR IEC 60601-2-4
• NBR IEC 60601-2-27
• NBR IEC 60601-2-30
• NBR IEC 60601-2-49 ou IEC’s equivalentes.
